Modems ADSL/Téléphonie/Vidéo: Triway v2 Comtrend CT-633 (Alice et Club-Internet)

Triway v2 Comtrend CT-633 (Alice et Club-Internet)
Sujet de discussion Triway v2 Comtrend CT-633 (Alice et Club-Internet) dans les forums Format imprimable Envoyer à un ami Auteur: sos-adsl   Vues: 93442 fois   Score: 5.82   Votes: 178

Le Comtrend CT-633, utilisé en France par Alice (Triway V2) et Club-Internet, est une évolution du CT-600 (Triway V1)
par l'ajout de 3 prises réseau Ethernet (RJ45), d'un emplacement PC Card pour point d'accès WIFI et de la compatibilité ADSL 2+.
Une bonne partie des paramétrages disponibles dans le Mode Avancé du CT-633 sont logiquement identiques à ceux du CT-600.

Pilote USB CT-600/633 1.31 Windows (1,2 Mo)     Lancer Setup.exe

Alice
Assistant de Configuration Windows (536 Ko)     Pilote WIFI CT-633 Windows (5,1 Mo)
Installation Ethernet Mac OS X (2,3 Mo)     Installation Airport Mac OS X (820 Ko)     Installation Ethernet Mac OS 9 (1,1 Mo)

Club-Internet
Assistant de Configuration Windows (564 Ko)     Configuration USB Windows     Configuration Ethernet Windows
Clef WiFi WN4320Z 802.11g (4,8 Mo)     Lancer Setup.exe     Configuration de l'adaptateur Wi-Fi USB Windows
Clef WiFi ST-110-120 802.11b (6,4 Mo)     Lancer Setup.exe dans le dossier Setup
Configuration Ethernet Mac OS X     Configuration Ethernet Mac OS 8.6 / 9.x


Association WiFi Windows (423 Ko)     Association WiFi Mac OS X (101 Ko)
Guide Utilisateur (2,1 Mo) (pdf)     Assistance Alice     Services Téléphonie (90 Ko) (pdf)     Téléphonie Club-Internet     Site Comtrend

Aux adresses 192.168.1.1 (Eth)  192.168.2.1 (USB)  192.168.3.1 (WiFi) vous obtenez le Mode Avancé du modem-routeur.
Pour Alice, utilisateur = mot de passe = tiscali ou utilisateur = mot de passe = alice pour le mode avancé standard.
Pour Alice, utilisateur = root avec mot de passe = v8r7u43y pour le mode complet égal à celui de ClubInternet.
Pour Club-Internet, utilisateur = root et mot de passe = clubadmin.
Cliquez pour un exemple de Mode ROOT

option TV avec le décodeur Sagem IAD80


État des voyants
Power: modem-routeur allumé
ADSL: allumé fixe si le modem capte le signal haut débit depuis la ligne téléphonique (nécessaire pour internet et la téléphonie).
Line: s'allume lorsque la communication est sur le réseau France Telecom.
Lorsque Line clignote, le modem est peut-être hors-service, réinitialisation envisageable.
Phone 1: clignote lorsque la VoIP ne marche pas, il reste allumé lorsque la communication en cours est gérée par l'abonnement ADSL.
Phone 2: non-utilisé.
USB: s'allume lorsqu'un câble est branché et le pilote bien installé, clignote lors du transfert de données.
WiFi: s'allume lorsque la carte PC Card Wi-Fi est connectée à droite du CT-633.
Ethernet 1 / 2 / 3 : s'allume lorsqu'un câble est branché, clignote lors du transfert de données.
Video: éteint lorsqu'il n'y a pas de transmission.

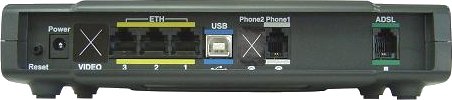

Arrière du modem:


Lorsque vous paramétrez le modem-routeur Alice avec l'Assistant de configuration,
choisissez la bonne option A ou B indiquée sur votre abonnement.
A: ligne haut débit sur le réseau dégroupé propre à Alice ADSL 2+ 16Mb.   B: réseau ADSL 1 jusqu'à 6-8Mb.
Mauvais choix ? Il n'y plus qu'à recommencer l'Assistant sinon vous risquez un échec de connexion.

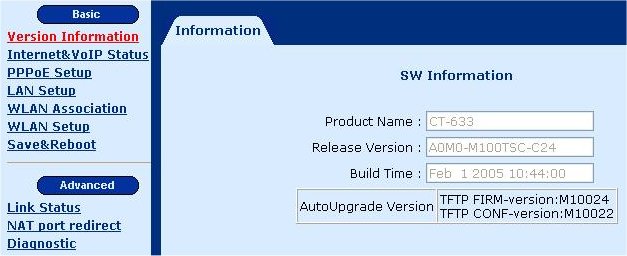

Mode Avancé

Via Démarrer / Programmmes / Alice Triway Wi-Fi ou aux adresses
192.168.1.1 (Eth)  192.168.2.1 (USB)  192.168.3.1 (WiFi) vous obtenez le Mode Avancé.
Votre navigateur vous demande alors de saisir un utilisateur et un mot de passe.

Pour Alice, utilisateur = mot de passe = tiscali ou utilisateur = mot de passe = alice pour le mode avancé standard.

Pour Alice, utilisateur = root avec mot de passe = v8r7u43y pour le mode complet égal à celui de ClubInternet.

Pour Club-Internet, utilisateur = root et mot de passe = clubadmin.
Voir plus bas pour la section spéciale Club-Internet.

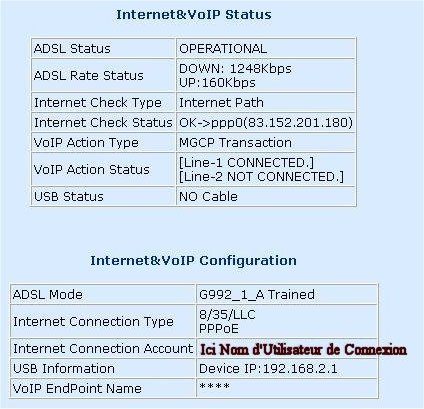

Basic / Internet & VoIP Status

ADSL Status: état de la synchronisation de la ligne haut débit (Operational = ok; Untrained = pas de ligne)
ADSL Rate Status: débit descendant (download) et montant (upload) tel que c'est broché au DSLAM.
Internet Check Status: état de la connexion internet. Est affiché "Ok" avec votre adresse IP sinon il y a un message d'erreur.
VoIP Action Status: état de l'accès au serveur de téléphonie. Quand c'est bon "Connected" est affiché.
USB Status: indique "Up" si le câble USB est branché sur le modem.
L'autre tableau affiche les informations d'encapsulation, de négociation de ligne ainsi que votre nom d'utilisateur de connexion.

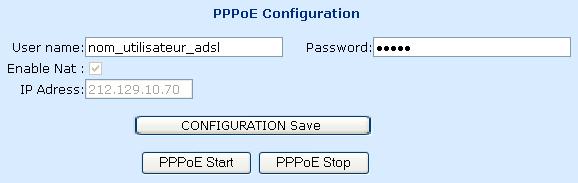

Basic / PPPoE Setup


Basic / LAN Setup

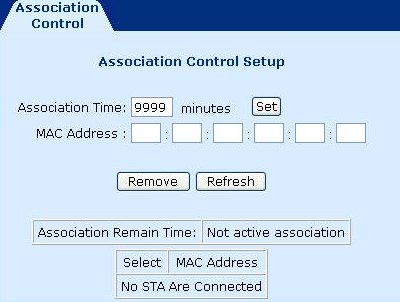

Basic / WLAN Assocation

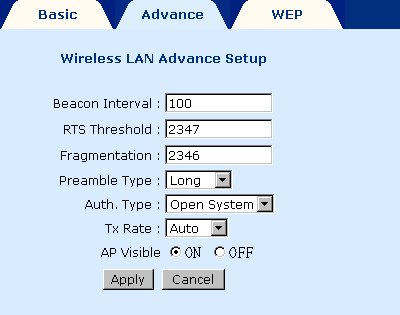

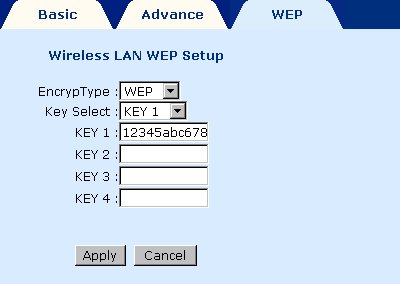

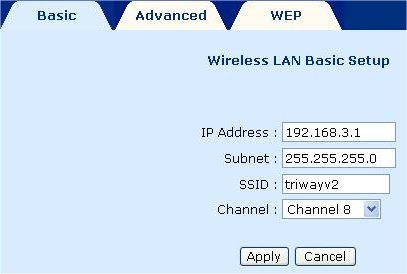

Basic / WLAN Setup

192.168.3.1 est l'adresse IP d'accès au modem-routeur par le système WiFi.
Si c'est incorrect, vérifiez que le matériel sans-fil est branché, modifiez ou carrément un hard reset avec le petit trou derrière.

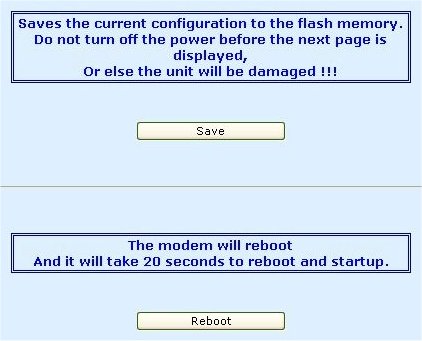

Basic / Save & Reboot

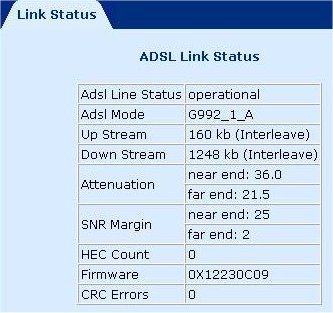

Advanced / Link Status

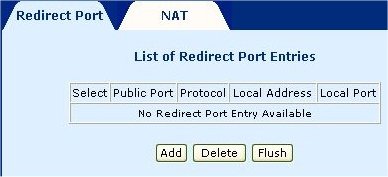

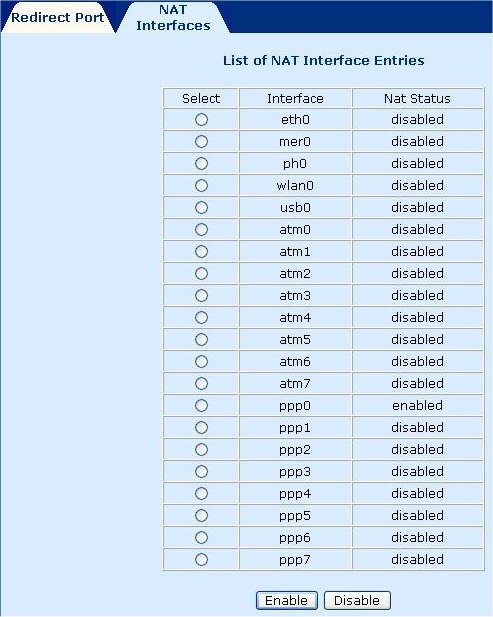

Advanced / NAT port redirect
La redirection des ports permet de personnaliser le routage du triway (ce n'est pas un parefeu):

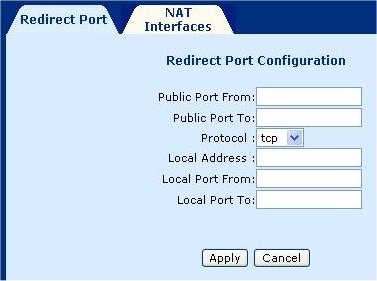

Si vous cliquez sur Add, apparaît la grille suivante.
Numéro de Port de début / Numéro de Port de fin (supérieur ou identique) / Protocole TCP ou UDP /
Adresse locale de votre PC (192.168.x.x) / Port local de début / Port local de fin (par défaut les mêmes ports qu'au début).
Si le Port de fin est supérieur au Port de début alors la redirection concerne aussi les numéros de Ports intermédiaires.


Les redirections auto-paramétrées avec l'IP locale 83.x.x.x sont nécessaires au Triway pour l'accès internet et VoIP.

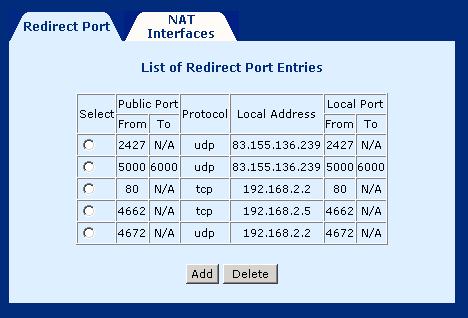

Exemple de routage ave eMule:

Dans cet exemple, il y a deux ordinateurs (192.168.2.2, 192.168.2.5) reliés au modem.

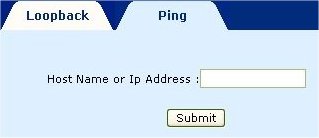

Advanced / Diagnostic


Pour effectuer un test PING, saisissez dans la case blanche une adresse IP ou l'adresse d'un site puis cliquez sur Submit.
Voici ci-dessous le résultat positif que vous obtenez:

Paquets envoyés: 4     Paquets reçus: 4     Paquets perdus: 0 %.

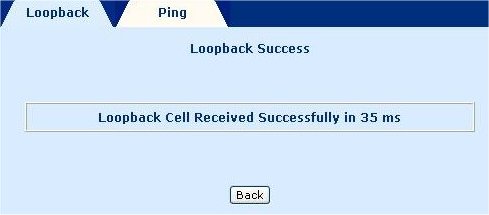

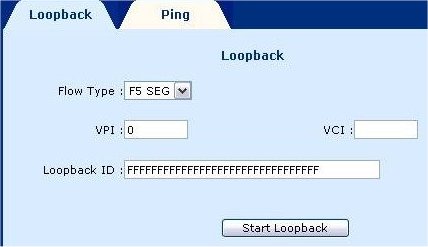

Pour un test Loopback, on saisit VPI = 8 et VCI = 35 (ou 36 pour ADSL 2+) puis Start Loopback.
Si la ligne ADSL n'a pas de problème, voici le message qui apparaît, sinon
le terme Failed est affiché, le réseau à l'extérieur de chez l'abonné est alors en panne et le fournisseur internet doit être prévenu.



Paramètres réseau pour accéder au CT-633:
Adresse IP (locale) = 192.168.x.x (exemples: 192.168.1.2  192.168.2.3)
Masque = 255.255.255.0
Passerelle = 192.168.1.1 (Eth) / 192.168.2.1 (USB) / 192.168.3.1 (WiFi)
DNS 1 = passerelle ou le DNS de votre FAI (213.36.80.1 pour Alice; 194.117.200.10 pour Club-Internet)

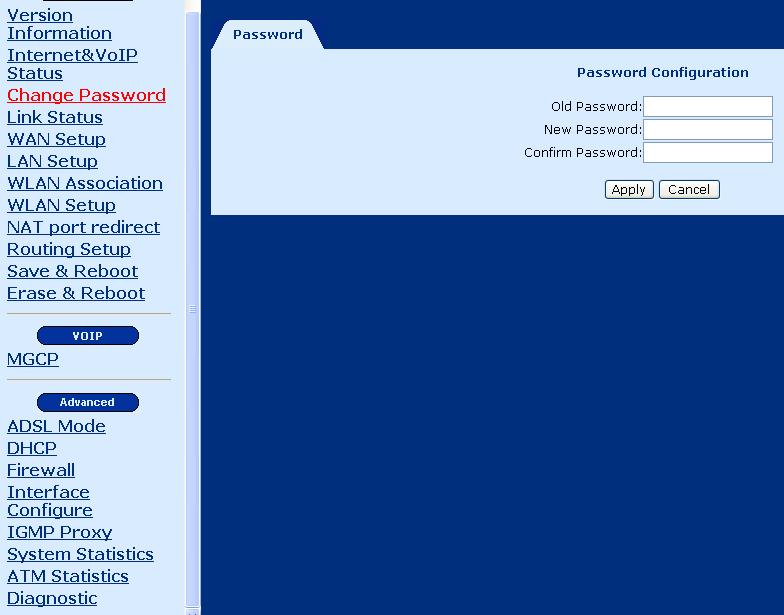

Mode Avancé ROOT   utilisateur = root / mot de passe = clubadmin
Seules les rubriques absentes du Mode Avancé précédent sont affichées.



Basic / WAN Setup

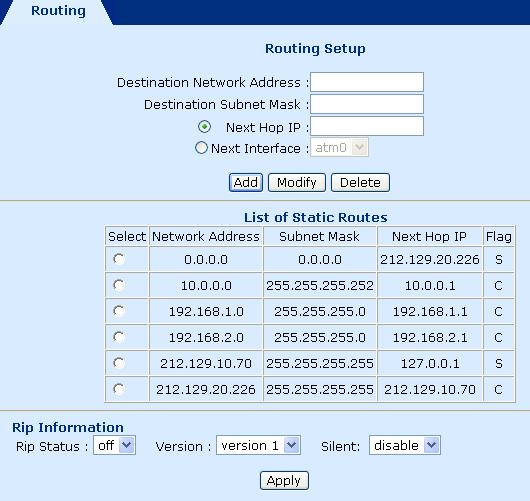

Basic / Routing Setup

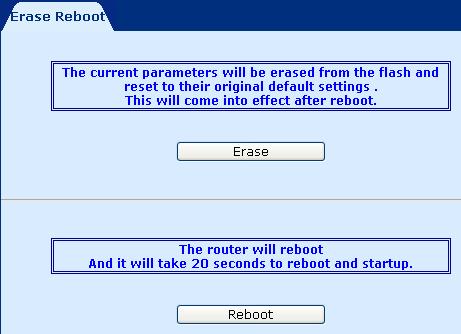

Basic / Erase & Reboot

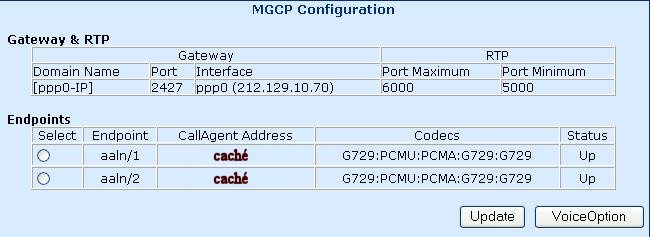

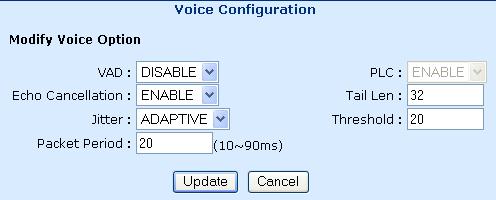

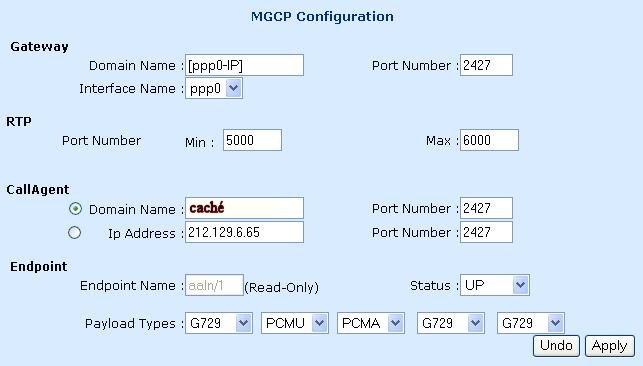

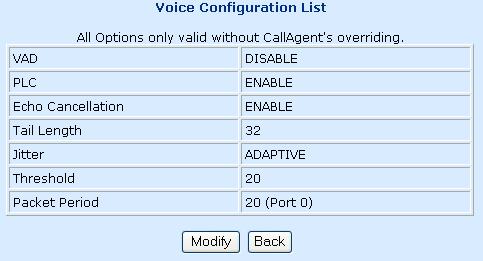

VoIP / MGCP








Advanced / ADSL Mode

G992_1_A = G.DMT

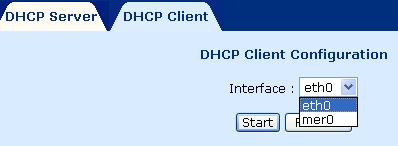

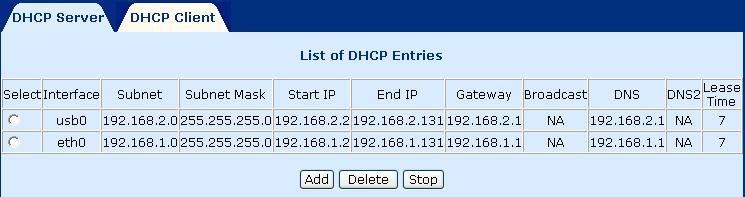

Advanced / DHCP

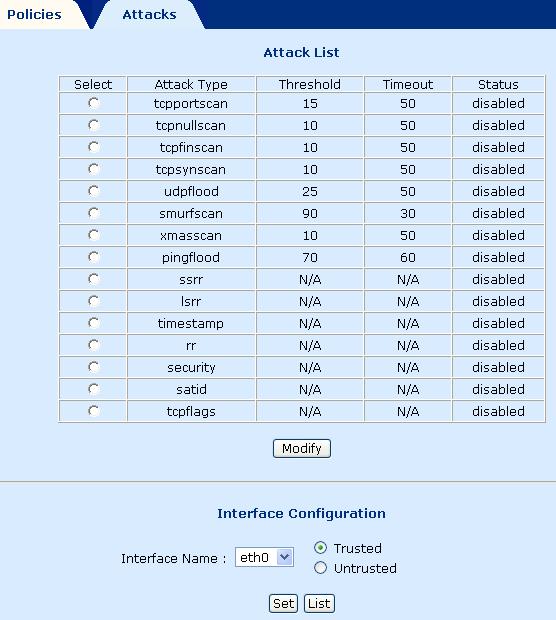

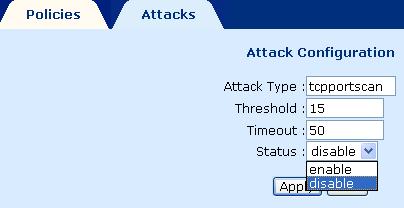

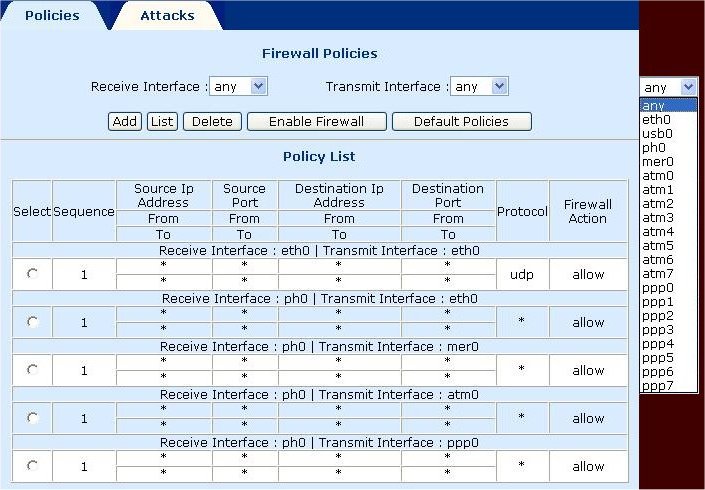

Advanced / Firewall

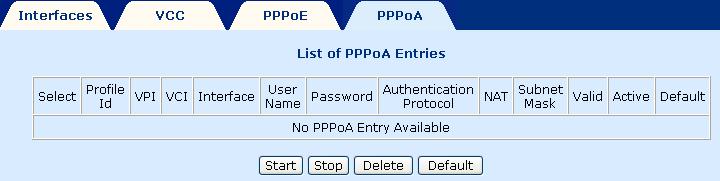

Advanced / Interface Configure

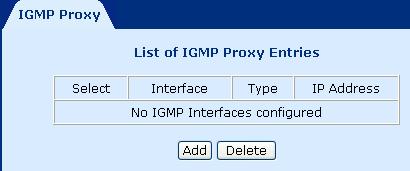

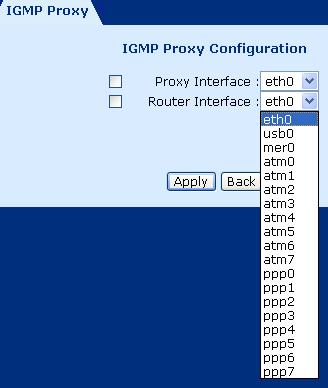

Advanced / IGMP Proxy

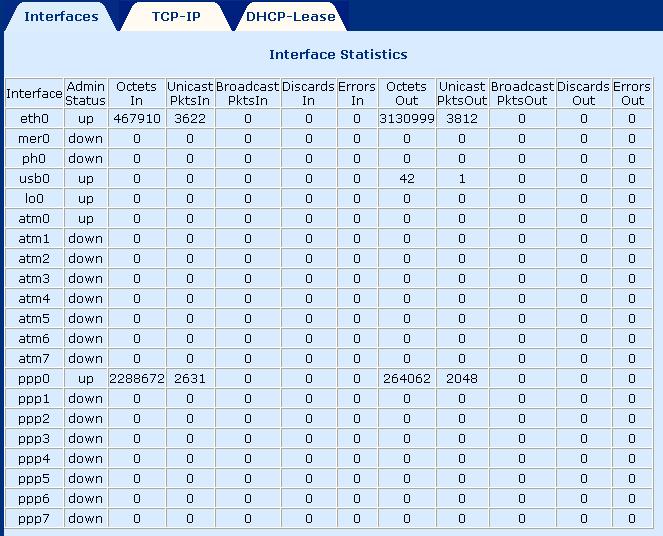

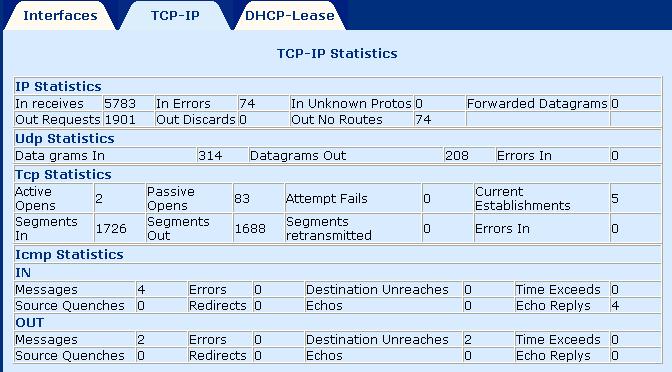

Advanced / System Statistics

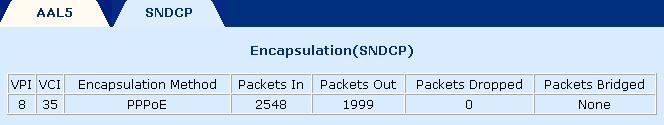

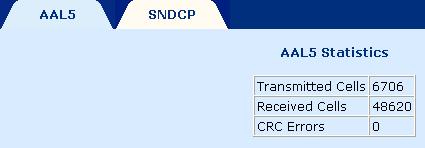

Advanced / ATM Statistics

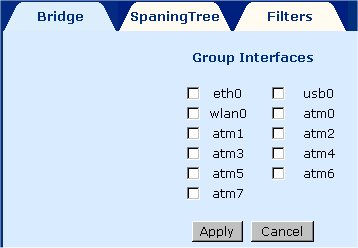

Gestion d'un réseau local

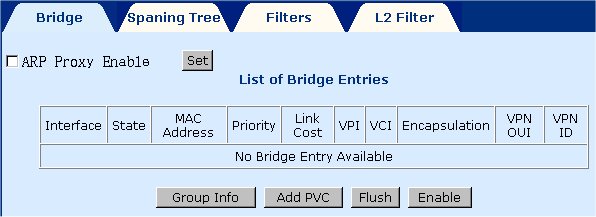

Grâce au Mode avancé / Advanced / Bridging ou aux adresses 192.168.1.1/bridgelist.html  192.168.2.1/bridgelist.html  192.168.3.1/bridgelist.html
vous accédez à la gestion d'un pont réseau pris en charge par le CT-633.


Pour inter-connecter les postes, cliquez sur Group Info et cochez les liaisons à établir, éventuellement toutes dans le doute.
Il n'y a plus qu'à valider avec Apply puis Enable et dans le menu de gauche effectuer un Save & Reboot.



N'hésitez pas à consulter le Guide Utilisateur présent dans le CD du modem et au début de ce dossier.

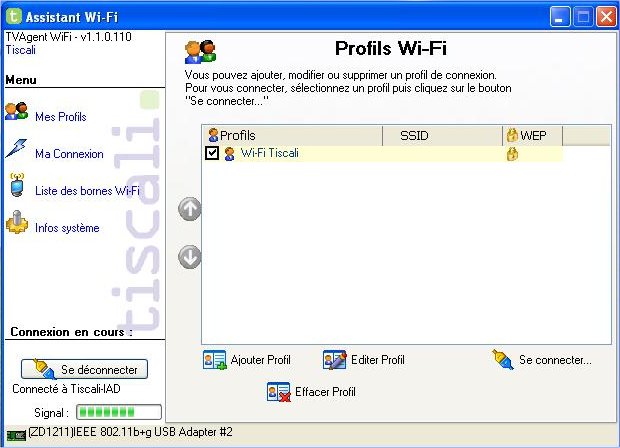

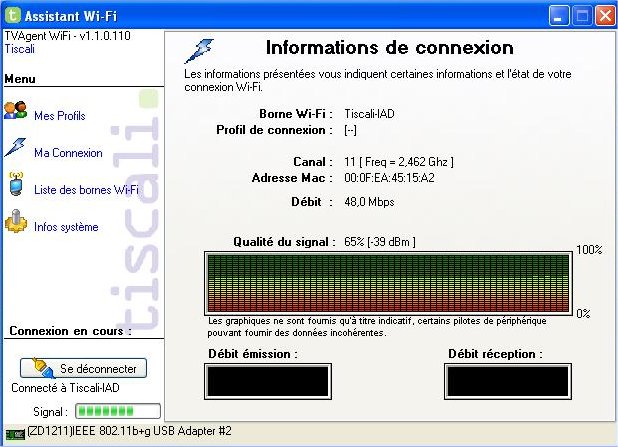

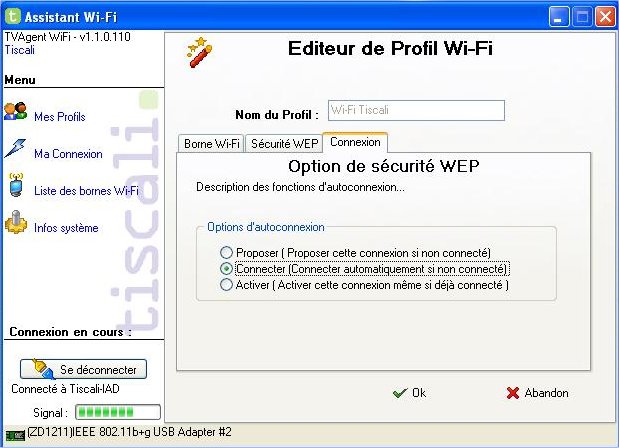

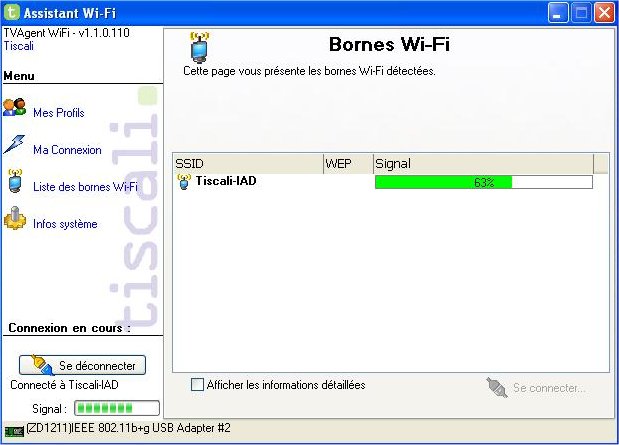

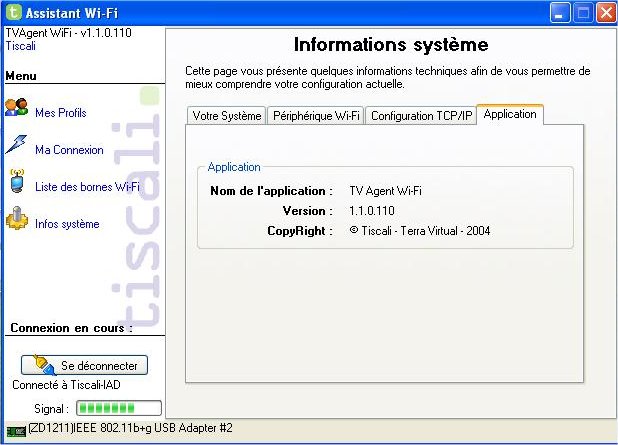

Agent WiFi
Lorsque la liaison WIFI est installée et l'Assistant de connexion Wi-Fi lancé,
apparaît dans la zone de notification la jauge de qualité de transmission.

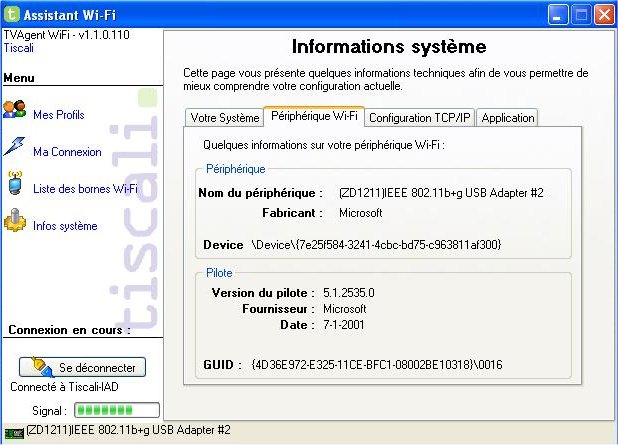

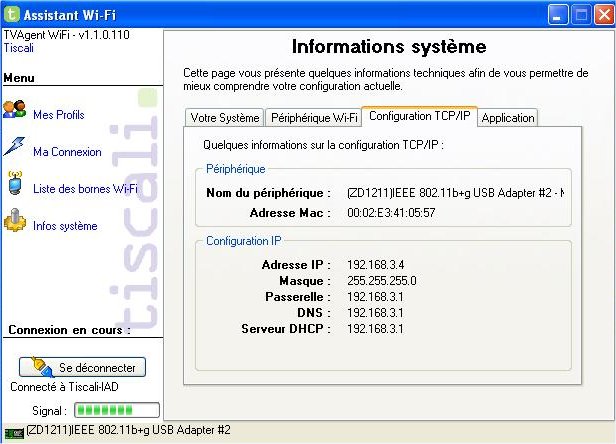

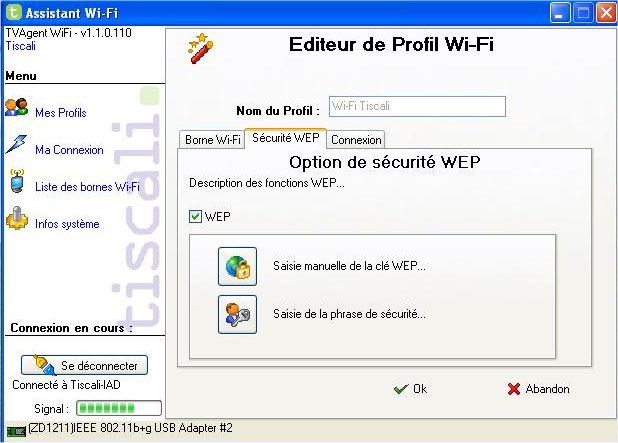

L'Assistant Wi-Fi est un utilitaire d'informations et de modification post-installation.
Vous y retrouvez les données que vous avez validée avec l'Assistant de configuration lors de l'initialisation.

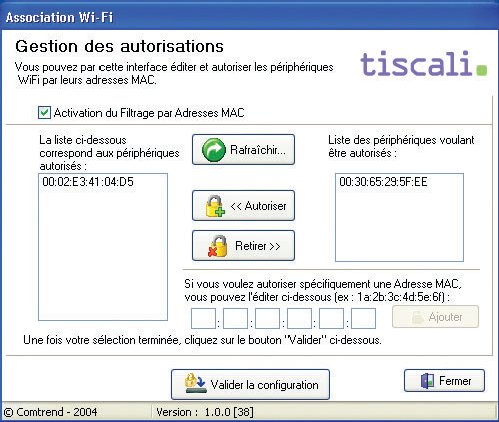

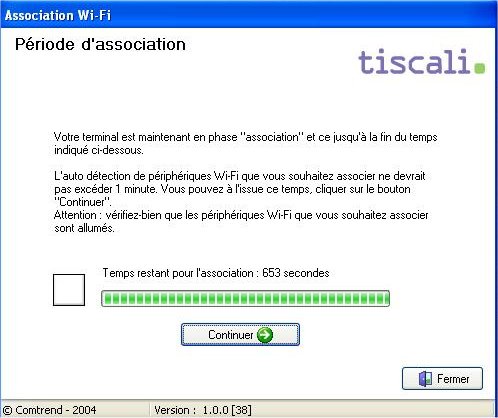

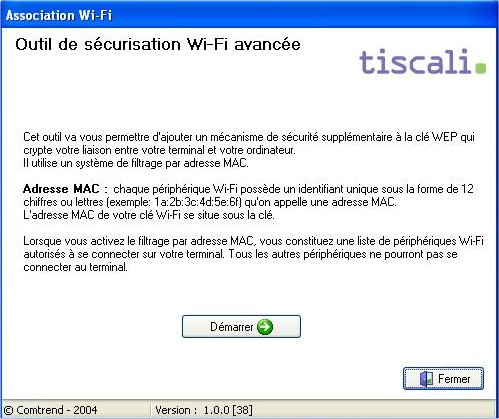

Association WiFi
Si vous vous estimez suffisamment à l'aise,
vous pouvez sécuriser votre réseau WiFi en spécifiant les adresses MAC de vos cartes/clefs/dongles via l'Association Wi-Fi.
L'adrese MAC est indiquée sur le périphérique WiFi mais peut aussi être retrouvée en effectuant la commande DOS ipconfig /all.








Si après manipulations, vos accès WiFi sont hors service, vous risquez de devoir réinitialiser le CT-633 (reset, reconfiguration).

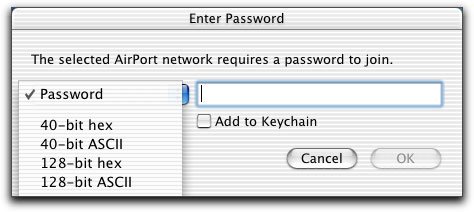

MAC AIRPORT
Sélectionnez votre réseau sans-fil dans le menu AirPort accessible dans la barre des menus.


La clef WEP ayant été déterminée avec la phrase de sécurité du kit,
choisissez 128-bit ASCII puis le mot de passe sans guillemets.
Si la version de votre système Airport est antérieure à la 2.1, tapez les 26 caractères de la phrase de passe entre guillemets.



Mode ADSL et Encapsulation
Avec l'interface root vous pouvez changer/optimiser les paramètres de la connexion haut débit.

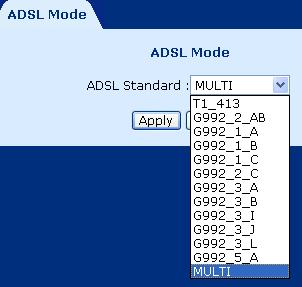

Dans Advanced / ADSL Mode
MULTI signifie que le modem va tenter de se synchroniser à la norme la plus haute (ADSL2+) sinon il testera les autres valeurs jusqu'à être en phase avec le DSLAM.
Si votre débit de ligne n'excède pas 8méga vous pouvez contraindre le modem à ne pas faire de recherches inutiles en choisissant G992_1_A.
Cliquez sur Apply pour appliquer une éventuelle modification.

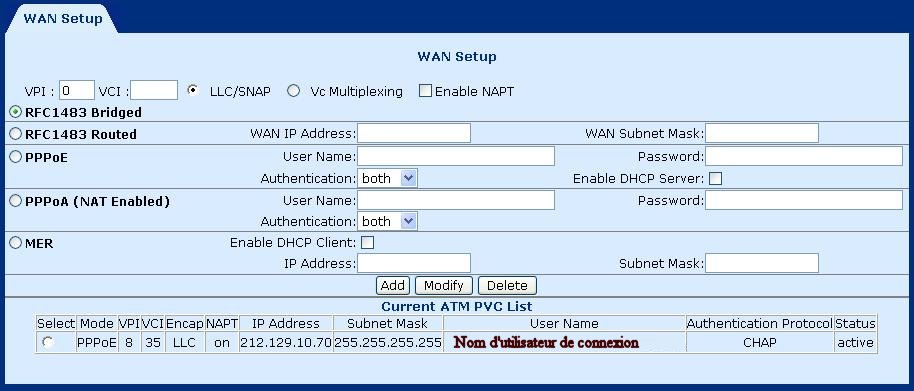

Dans Basic / WAN Setup
Tout en haut ou tout en bas de la page se trouve Current ATM PVC List.
La ligne de ce tableau indique les paramètres actuels de connexion et d'encapsulation des données.
Par défaut (option B du CT-633), la connexion est de type PPPoE / VPI 8 / VCI 35 / LLC.
Pour éviter certains problèmes de liaison le changement vers PPPoA est conseillé.
Choisissez la ligne du tableau en cliquant sur le point blanc de la case Select.
Au milieu de la page, à gauche, on coche PPPoA et dans cette rubrique vous remplissez les cases
User Name avec votre nom d'utilisateur (type abcd1234@tiscali.hautdebit / abcd1234@alice.hautdebit) et Password avec votre mot de passe.
L'Authentification peut rester sur Both (= les 2 choix).
Ensuite, en haut de la page, remplissez VPI par 8, VCI par 35 et cochez Vc Multiplexing.
Il reste à valider l'opération en cliquant en bas sur le bouton Modify.
La page se rafraîchit et vous devez constater les changements dans le tableau Current ATM PVC List.

Les lignes dégroupées sur le réseau Alice (option A du CT-633) peuvent être paramétrées en mode MER au lieu de PPPoE/PPPoA
avec une adresse IP fixe (souvent de type 83.x.x.x) sur le réseau haut débit.

Pour sauvegarder les changements, cliquez sur le bouton Save dans la page Save & Reboot.



1 2 3 4 5 6 7 8 9 10
Les commentaires appartiennent à leurs auteurs. Nous ne sommes pas responsables de leur contenu.

Auteur Conversation
Franck
Posté le: 7/1/2005 1:11  Mis à jour: 7/1/2005 1:11
Habitué
Inscrit le: 31/10/2004
De: Bordeaux
Envois: 166
 Trop fort !
A peine sorti, il a déja trouvé les images !!! Il est fort ce monsieur SOS-ADSL !!!

Auteur Conversation
jesais666
Posté le: 10/2/2005 3:26  Mis à jour: 10/2/2005 3:26
Nouveau
Inscrit le: 10/2/2005
De:
Envois: 2
 Compatble autre FAI
Le modem Comtrend CT-633 de chez Club Internet est il utilisable avec d'autre FAI ?(neuf télécom, wanadoo) ou est il bridé?

Auteur Conversation
sos-adsl
Posté le: 12/2/2005 18:45  Mis à jour: 12/2/2005 18:45
Webmestre
Inscrit le: 14/10/2004
De:
Envois: 1009
 Re: Compatble autre FAI
La zone Commentaires est là pour donner son avis, apporter un complément d'info.
Pour le reste >> Forum

Le CT-633 de ClubInternet abrite un microprogramme (firmware) propre à ce fournisseur (pareil pour les CT-633 de Tiscali).
Il peut s'avérer que certaines fonctions fonctionnent pour de multiples FAIs mais pas toutes.
Mieux vaut donc considérer qu'il est bridé.
De plus, le modem est loué, pas acheté donc à rendre à la fin de l'abonnement sinon je crois qu'il est facturé 99€.
A ma connaissance tous les abonnements ADSL+Téléphone(+Vidéo) implique la location obligatoire du modem fourni par le fournisseur.

Auteur Conversation
jesais666
Posté le: 13/2/2005 14:58  Mis à jour: 13/2/2005 14:58
Nouveau
Inscrit le: 10/2/2005
De:
Envois: 2
 Merci
EXcuse moi, je ne connaissais pas la politique du site...
MErci pour ta réponse!

Auteur Conversation
thierryfl
Posté le: 22/9/2005 23:42  Mis à jour: 22/9/2005 23:42
Nouveau
Inscrit le: 14/9/2005
De:
Envois: 15
 astuce
depuis le téléphone branché sur la ligne du triway, si on tape ## (deux fois dièse), on bascule sur le réseau France Telecom. c'est utile si on appelle un mobile par exemple quand le tarif est moins cher chez FT que chez Alice.

Auteur Conversation
ViriisXP
Posté le: 12/2/2006 15:19  Mis à jour: 12/2/2006 15:19
Nouveau
Inscrit le: 10/1/2006
De:
Envois: 6
 Les options A ou B
Les options ne sont pas tout à fait en relation unique avec une zone dégroupé ou non , car un dégroupé peux être sur une options B en fonction de l'équipement du dslam du client!:)

donc demandez à votre fai !
